Historia de la máquina de tatuar eléctrica

Introducción

El tatuaje es una práctica milenaria presente en numerosas culturas de todo el mundo. Durante siglos se realizó mediante métodos completamente manuales en los que la aguja era introducida en la piel de forma repetida por la mano del tatuador. Estas técnicas tradicionales siguen existiendo hoy en día en muchas culturas y también en el tatuaje contemporáneo. Sin embargo el desarrollo de la máquina eléctrica cambió profundamente la forma de trabajar y marcó el nacimiento del tatuaje moderno tal como lo conocemos.

Antes de la aparición de las máquinas eléctricas el tatuaje requería un proceso lento y físicamente exigente. El tatuador debía repetir miles de movimientos manuales para completar un diseño. Esto no solo hacía que los tatuajes requirieran mucho tiempo sino que también limitaba la precisión y la consistencia del trabajo. La introducción de un sistema mecánico capaz de mover una aguja de manera rápida y constante supuso un avance enorme.

Curiosamente el origen de la máquina de tatuar eléctrica no se encuentra en el mundo del tatuaje sino en un problema muy distinto. Durante el siglo XIX surgió una gran necesidad de copiar documentos de forma rápida. Antes de la llegada de las fotocopiadoras modernas reproducir textos era un proceso lento y poco práctico. Fue en este contexto donde aparecieron varios inventos destinados a perforar papel con el objetivo de crear plantillas para copiar documentos.

Entre esos inventos destacan los desarrollados por Thomas Alva Edison. Sus dispositivos estaban diseñados para crear plantillas que permitieran reproducir textos mediante tinta. Aunque estos aparatos no estaban pensados para tatuar introdujeron un principio mecánico fundamental. Un sistema capaz de mover una aguja de forma rápida y repetida utilizando energía eléctrica.

A partir de estas ideas surgirían más tarde las primeras adaptaciones destinadas al tatuaje. La evolución de estas herramientas terminaría dando lugar a las máquinas de tatuar modernas. Para comprender el origen de todo este desarrollo tecnológico es necesario comenzar por los dispositivos creados por Edison en la década de 1870.

Las máquinas de Edison

Durante la década de 1870 Thomas Alva Edison trabajaba en diferentes inventos relacionados con la transmisión y reproducción de información. En aquella época copiar documentos era una tarea complicada. La reproducción de textos se realizaba a mano o mediante sistemas mecánicos muy limitados. Edison buscaba un método que permitiera producir varias copias de un documento de forma rápida.

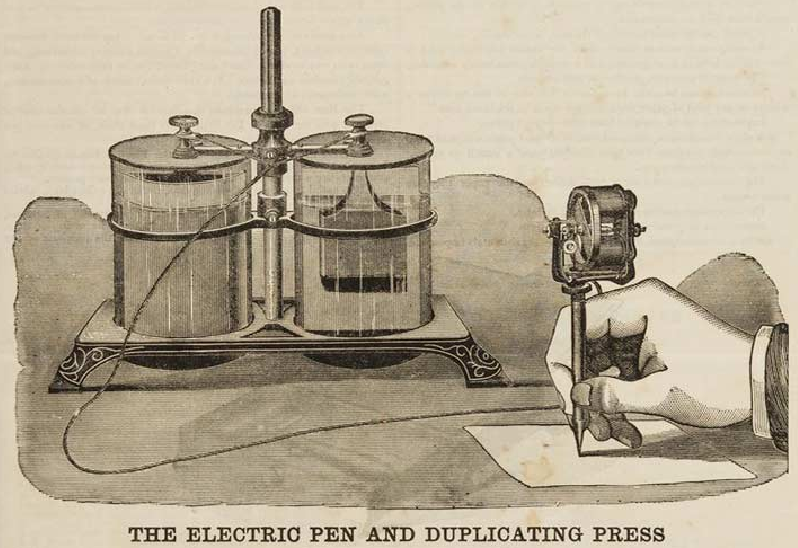

Uno de los resultados de estas investigaciones fue un dispositivo conocido como electric pen. Este aparato apareció alrededor de 1875 y fue diseñado para crear plantillas perforadas que posteriormente podían utilizarse para reproducir documentos.

La electric pen de Edison incorpora dos bobinas electromagnéticas. Estas bobinas forman parte de un sistema que genera movimiento circular mediante campos magnéticos, actuando sobre un conjunto móvil que termina produciendo un giro. Un punto importante es que el campo magnético no genera directamente un movimiento rotativo, sino una fuerza de atracción. Tal y como está construido el mecanismo, al magnetizarse las bobinas atraen una parte del conjunto, que está diseñada de forma que esa atracción no se produce en línea recta, sino que inicia un movimiento circular. La inercia hace que este movimiento continúe hasta el siguiente ciclo, que se repite muchas veces por segundo. Este giro, acumulado mediante la atracción y la inercia del conjunto, se transmite a la aguja a través de un mecanismo excéntrico.

Aunque en muchos textos se describe este sistema como un motor eléctrico, conviene matizarlo. Puede considerarse un motor, pero no en el sentido moderno, sino como un diseño electromagnético primitivo capaz de generar movimiento rotativo a base de impulsos sucesivos. Esta diferencia es importante para entender correctamente su funcionamiento y no confundirlo con las máquinas de bobinas posteriores. Aunque este dispositivo incorpora dos bobinas, no tiene nada que ver con las futuras máquinas de bobinas, donde estas actúan directamente sobre un martillo generando un movimiento de atracción lineal.

Cuando el operador pasaba la herramienta sobre una hoja de papel encerado la aguja perforaba la superficie generando miles de pequeños agujeros. Esta hoja perforada funcionaba como una plantilla. Posteriormente la plantilla se colocaba sobre otras hojas y se aplicaba tinta con un rodillo o tampón. La tinta atravesaba los pequeños orificios y permitía reproducir el documento varias veces.

Aunque este dispositivo estaba pensado para la reproducción de documentos introducía una idea técnica muy importante. Un sistema eléctrico capaz de mover una aguja de forma automática y repetida a gran velocidad. Este principio mecánico sería fundamental para el desarrollo posterior de las máquinas de tatuar.

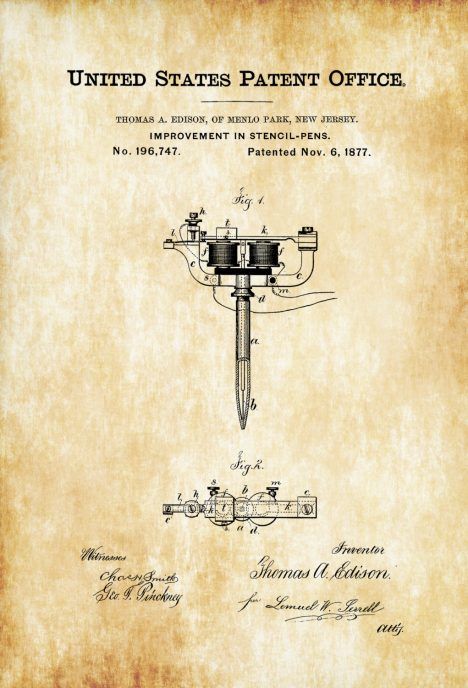

En 1877 Edison registró además una patente titulada Stencil Pen. La patente fue concedida el 6 de noviembre de 1877 bajo el número 196747. En este diseño Edison describía un sistema ligeramente diferente para producir el movimiento de la aguja.

En lugar de utilizar exclusivamente un motor rotativo el mecanismo descrito en esta patente utilizaba la vibración de una barra metálica accionada por un electroimán. El circuito eléctrico se abría y se cerraba de forma repetida lo que producía una vibración continua de la barra. Esa vibración podía utilizarse para accionar una aguja perforadora.

Este principio basado en la acción de un electroimán recuerda en cierta medida al funcionamiento de las máquinas de tatuar de bobinas que aparecerían más tarde. Aunque la arquitectura de estos dispositivos era diferente el concepto de utilizar un sistema electromagnético para producir un movimiento alternativo ya estaba presente en estas primeras ideas.

Los dispositivos desarrollados por Edison nunca fueron concebidos para tatuar piel humana. Su objetivo era exclusivamente facilitar la copia de documentos. Sin embargo el concepto de una aguja accionada eléctricamente capaz de moverse miles de veces por minuto resultó extremadamente interesante para algunos tatuadores de finales del siglo XIX.

Como puede observarse, estos dos inventos pueden considerarse los precursores de dos de los tipos de máquina de tatuar que existen en la actualidad. Por un lado los sistemas basados en motor rotativo que recuerdan al principio de las máquinas rotativas de tipo direct-drive y por otro los sistemas basados en vibración electromagnética que anticipan el funcionamiento de las máquinas de bobinas.

A partir de estos inventos comenzarían a aparecer modificaciones y adaptaciones destinadas específicamente al tatuaje. El siguiente paso importante llegaría en 1891 cuando el tatuador Samuel O’Reilly patentó la primera máquina de tatuar eléctrica basada en estos principios mecánicos.

Samuel O’Reilly y la primera máquina de tatuar eléctrica

El siguiente paso en la evolución de la máquina de tatuar se produce en 1891 con la patente registrada por el tatuador Samuel O’Reilly en Nueva York. Este documento es considerado de forma general como la primera patente de una máquina de tatuar eléctrica diseñada específicamente para tatuar piel humana.

Samuel O’Reilly trabajaba como tatuador profesional a finales del siglo XIX en una época en la que el tatuaje comenzaba a popularizarse en puertos y grandes ciudades. Los tatuajes seguían realizándose de forma manual mediante agujas que el tatuador movía repetidamente con la mano. Este proceso requería gran habilidad y sobre todo mucho tiempo.

La aparición de los dispositivos de perforación desarrollados por Edison ofrecía una posibilidad muy interesante. Si una aguja podía moverse automáticamente para perforar papel también podía utilizarse para introducir tinta en la piel de forma mucho más rápida y constante que con el movimiento manual.

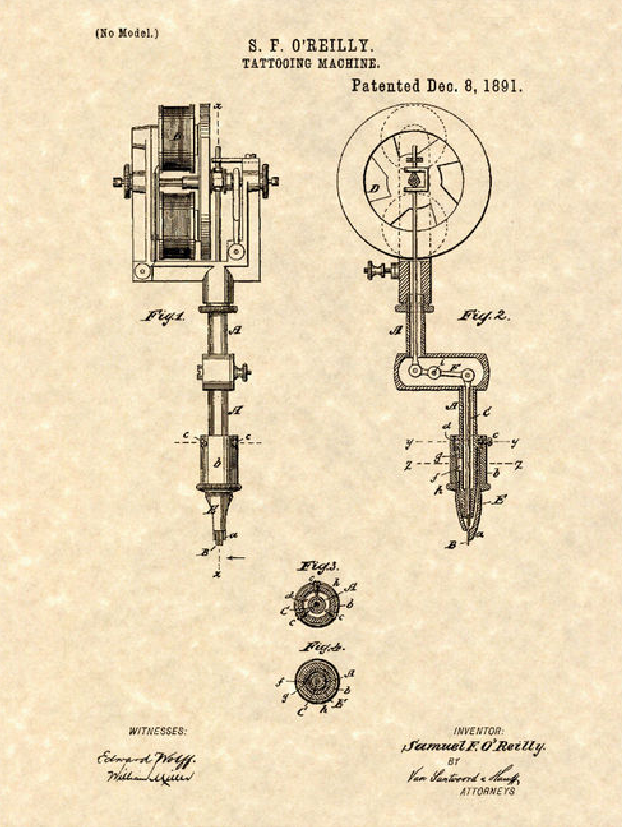

Con esta idea en mente O’Reilly desarrolló una adaptación basada en el principio de la electric pen de Edison. El 8 de diciembre de 1891 obtuvo la patente estadounidense número 464801 para una máquina de tatuar eléctrica.

El dispositivo descrito en la patente mantenía el principio mecánico fundamental de los aparatos de Edison. Un sistema eléctrico producía un movimiento alternativo que hacía subir y bajar una aguja de forma rápida. Sin embargo O’Reilly introdujo modificaciones importantes que permitían utilizar el dispositivo para tatuar piel humana.

Una de las principales adaptaciones fue el sistema de agujas. En lugar de utilizar una única aguja destinada a perforar papel la máquina incorporaba un pequeño conjunto de agujas fijadas a una barra móvil. Estas agujas podían sumergirse en tinta y penetrar repetidamente en la piel depositando pigmento bajo la superficie.

Otra modificación importante estaba relacionada con la ergonomía del aparato. La máquina debía poder sostenerse con la mano durante largos periodos de tiempo y permitir al tatuador controlar con precisión la posición de la aguja. Por esta razón el dispositivo tenía una forma más adecuada para el trabajo manual que los aparatos originales utilizados para perforar papel.

La máquina de O’Reilly no utilizaba todavía el sistema clásico de dos bobinas que hoy asociamos con las máquinas de tatuar tradicionales. En realidad su funcionamiento seguía estando más cerca de los sistemas rotativos derivados de la electric pen de Edison. El movimiento de la aguja era generado por un mecanismo que convertía el movimiento de un pequeño motor en un desplazamiento vertical repetido.

El verdadero avance de O’Reilly no fue únicamente el mecanismo sino la adaptación práctica de este principio al tatuaje. Gracias a este sistema la aguja podía realizar miles de movimientos por minuto de manera constante. Esto permitía trabajar con mayor rapidez y producir líneas más uniformes que con las técnicas manuales tradicionales.

La introducción de esta máquina marcó un punto de inflexión en la historia del tatuaje. El proceso de tatuar se volvió más eficiente y comenzó a desarrollarse una nueva generación de herramientas diseñadas específicamente para este oficio.

A partir de este momento otros inventores y tatuadores comenzarían a experimentar con diferentes diseños y mecanismos. Durante las primeras décadas del siglo XX aparecerían numerosas variantes que terminarían dando lugar a la arquitectura de las máquinas de bobinas que dominarían el tatuaje durante gran parte del siglo XX.

Thomas Riley y la aparición de la máquina de bobinas

Tras la patente de Samuel O’Reilly en 1891 el desarrollo de nuevas máquinas de tatuar comenzó a acelerarse. Otros inventores y tatuadores empezaron a experimentar con distintos mecanismos para mejorar la velocidad, la estabilidad y la durabilidad de estas herramientas. En este contexto aparece una figura importante en la evolución técnica de la máquina de tatuar: Thomas Riley.

Thomas Riley era un tatuador que trabajaba en Londres a finales del siglo XIX. En 1891 registró en el Reino Unido un diseño de máquina de tatuar que introducía una solución técnica diferente a la utilizada por O’Reilly. En lugar de basarse en un pequeño motor rotativo Riley desarrolló un sistema que utilizaba electroimanes para producir el movimiento de la aguja.

Este principio es el origen de lo que hoy conocemos como máquina de bobinas. El funcionamiento se basa en un circuito eléctrico que alimenta una o varias bobinas electromagnéticas. Cuando la corriente circula por las bobinas se genera un campo magnético que atrae una pequeña barra metálica conocida como armature bar, también llamada martillo (os recordará al Stencil pen de Edison).

El martillo está unido al conjunto de agujas y también a un fleje que la devuelve a su posición original cuando el campo magnético desaparece. El circuito eléctrico se abre y se cierra de forma repetida mediante un tornillo de contacto. Cada vez que el circuito se activa las bobinas atraen el martillo hacia abajo y cuando el circuito se interrumpe el fleje la empuja de nuevo hacia arriba.

Este proceso se repite multitud de veces por segundo generando el movimiento alternativo que hace subir y bajar las agujas. Gracias a este sistema la máquina puede trabajar de forma continua manteniendo una frecuencia de golpeo muy elevada.

El diseño de Riley es importante porque introduce el principio electromagnético que dominaría la construcción de máquinas de tatuar durante más de un siglo. Aunque los diseños modernos han evolucionado mucho los elementos fundamentales de una máquina de bobinas siguen siendo muy similares.

Con el paso del tiempo este tipo de máquinas se perfeccionó con la incorporación de dos bobinas en lugar de una, mejoras en los sistemas de flejes y diferentes configuraciones destinadas a trabajos específicos como el delineado o el sombreado.

Durante gran parte del siglo XX la máquina de bobinas se convirtió en el estándar dentro del mundo del tatuaje. Su capacidad de ajuste, su potencia y su respuesta mecánica hicieron que muchos tatuadores la consideraran la herramienta ideal para trabajar sobre la piel.

A partir de este punto la evolución de las máquinas de tatuar continuaría con nuevos diseños, mejoras en los materiales y diferentes configuraciones mecánicas. Sin embargo el principio electromagnético introducido por Riley seguiría siendo la base de la mayoría de máquinas utilizadas durante décadas.

Alfred Charles South y la evolución de las máquinas de bobinas en Londres

Tras la aparición de los primeros diseños de máquinas de tatuar a finales del siglo XIX el desarrollo de estas herramientas no se detuvo. Londres se convirtió en uno de los centros más activos en la evolución de la tecnología del tatuaje. En este contexto aparece la figura de Alfred Charles South, un tatuador e inventor que introdujo mejoras importantes en las máquinas basadas en bobinas electromagnéticas.

South trabajaba en Londres en una época en la que el tatuaje era relativamente común entre marineros, soldados y viajeros que regresaban de diferentes partes del mundo. La demanda de tatuajes crecía y con ella también la necesidad de herramientas más fiables y eficientes.

Los primeros diseños de máquinas de bobinas todavía eran bastante rudimentarios. Muchos de estos aparatos eran adaptaciones experimentales y no siempre ofrecían un funcionamiento estable. Alfred Charles South comenzó a trabajar en mejoras destinadas a hacer las máquinas más robustas, más controlables y más adecuadas para el trabajo continuo.

Uno de los aspectos más importantes de estas mejoras fue la organización más clara de los componentes mecánicos. Las bobinas, el martillo, los flejes y el sistema de contacto comenzaron a integrarse en una estructura más compacta y estable. Esto permitía que la máquina funcionara con mayor regularidad y reducía los problemas de vibración o pérdida de contacto eléctrico.

El sistema electromagnético seguía basándose en el mismo principio fundamental. Cuando la corriente circula por las bobinas se genera un campo magnético que atrae el martillo hacia ellas. Este movimiento hace descender el conjunto de agujas. Cuando el circuito se interrumpe el fleje devuelve el martillo a su posición original y las agujas ascienden de nuevo. Este ciclo se repite continuamente mientras la máquina está en funcionamiento.

Las mejoras introducidas por South ayudaron a establecer una arquitectura mecánica que comenzaba a parecerse cada vez más a las máquinas de bobinas que dominarían el tatuaje durante el siglo XX. Los componentes empezaban a definirse de forma más clara y el diseño general de la máquina se volvía más coherente.

Estas evoluciones no se produjeron de forma aislada. Durante este periodo muchos tatuadores e inventores experimentaban con distintos diseños y compartían ideas dentro de una comunidad relativamente pequeña. Londres era uno de los lugares donde estas innovaciones circulaban con mayor rapidez.

Gracias a estas mejoras las máquinas de tatuar comenzaron a convertirse en herramientas cada vez más fiables. Esto permitió a los tatuadores trabajar durante más tiempo con mayor precisión y contribuyó a la expansión del tatuaje moderno en Europa y América.

Con el paso de los años el diseño de las máquinas de bobinas continuaría evolucionando. Aparecerían nuevos materiales, configuraciones más refinadas de flejes y diferentes ajustes destinados a controlar la velocidad y la fuerza de golpeo de la aguja. Sin embargo muchas de las bases mecánicas que se consolidaron en esta época seguirían presentes durante décadas en la construcción de máquinas de tatuar.

Las máquinas talegueras

Antes de seguir avanzando en la evolución de las máquinas profesionales merece la pena hacer un pequeño inciso para hablar de otro tipo de máquinas que también forman parte de la historia del tatuaje. Se trata de las llamadas máquinas talegueras, un tipo de máquina improvisada que aparece sobre todo en entornos carcelarios.

En las prisiones el acceso a máquinas profesionales ha sido inexistente durante décadas. A pesar de eso el tatuaje siempre ha estado muy presente dentro de la cultura carcelaria. Como suele ocurrir en estos casos cuando no hay herramientas se terminan inventando.

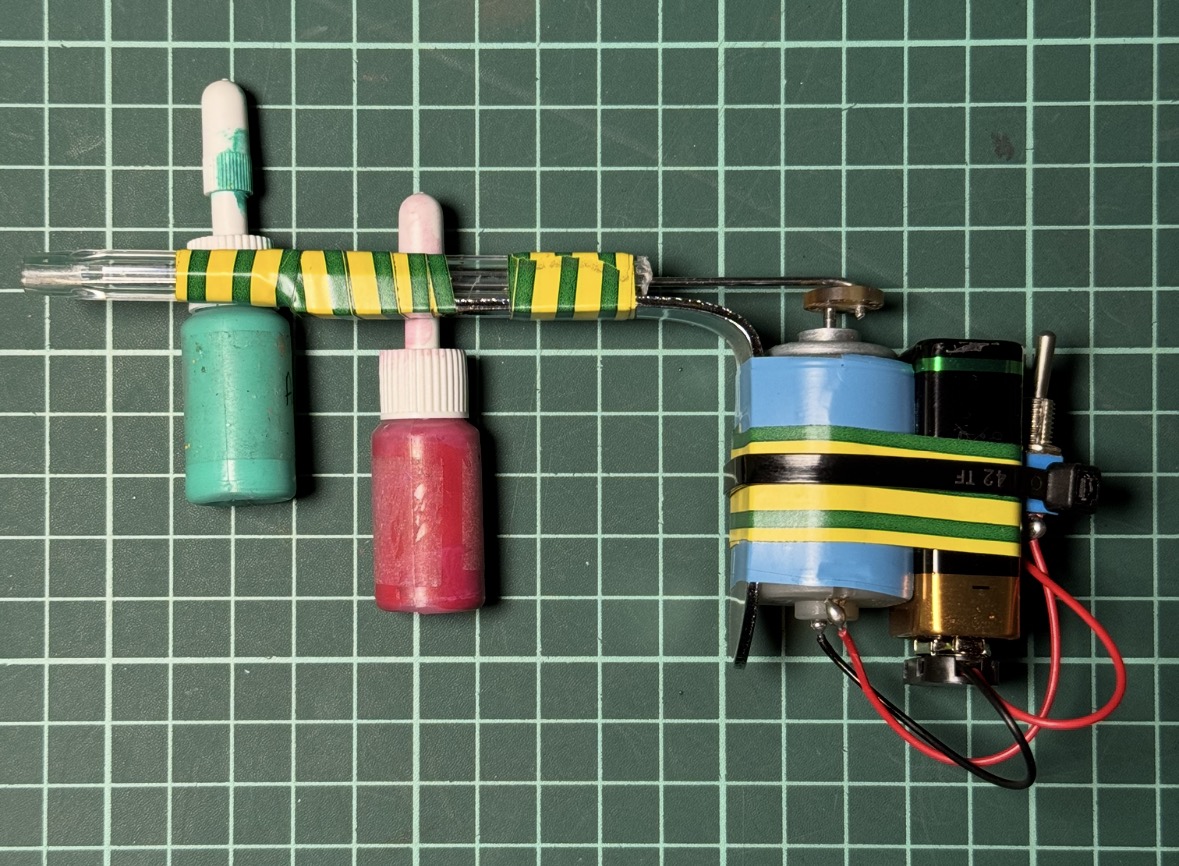

Las máquinas talegueras suelen construirse utilizando cualquier pequeño motor eléctrico que se pueda recuperar de algún aparato. Durante muchos años fue muy común usar motores de walkman, reproductores de cassette, pequeños ventiladores o cualquier dispositivo que tuviera un motor de corriente continua lo suficientemente pequeño como para poder sujetarlo con la mano.

Una vez se tiene el motor el siguiente paso es transformar su movimiento circular en el movimiento de subida y bajada que necesita una aguja para tatuar. Para hacer esto se utiliza normalmente un sistema excéntrico muy simple. En muchas máquinas se usa algo tan sencillo como un botón.

El botón se coloca en el eje del motor utilizando uno de sus agujeros. En el agujero opuesto se introduce el extremo de la aguja o del varillaje que mueve la aguja. Cuando el motor gira el botón hace que ese punto se desplace describiendo un pequeño círculo descentrado. Ese movimiento convierte la rotación del motor en un movimiento alternativo que hace subir y bajar la aguja de forma continua.

El cuerpo de la máquina también suele fabricarse con cualquier objeto que permita sujetar el conjunto. Es bastante habitual utilizar bolígrafos, cepillos de dientes o trozos de plástico que sirven como soporte para el motor y al mismo tiempo como guía para la aguja.

Las agujas en este tipo de máquinas también suelen ser improvisadas. En muchos casos se utilizan cuerdas de guitarra, alambres finos o cualquier varilla metálica lo suficientemente delgada como para poder penetrar la piel.

La alimentación eléctrica normalmente se consigue con pilas o con pequeños transformadores recuperados de cargadores. Todo el sistema suele ser extremadamente sencillo pero suficiente para hacer funcionar la máquina.

A pesar de lo rudimentarias que pueden parecer estas máquinas el principio mecánico que utilizan es exactamente el mismo que encontramos en muchas máquinas rotativas modernas. Un pequeño motor eléctrico genera el movimiento y un sistema excéntrico se encarga de transformarlo en el movimiento vertical de la aguja.

Evidentemente este tipo de herramientas presentan muchos problemas. La falta de materiales adecuados, la ausencia de esterilización y la imposibilidad de realizar ajustes precisos hacen que su uso implique riesgos importantes desde el punto de vista sanitario.

Sin embargo desde un punto de vista histórico estas máquinas son un ejemplo muy claro de algo que ocurre a menudo en el mundo del tatuaje. Cuando existe la necesidad de tatuar y no hay herramientas disponibles siempre aparece alguien que encuentra la manera de construir una.

La consolidación del diseño clásico de la máquina de bobinas a comienzos del siglo XX

A comienzos del siglo XX las máquinas de tatuar basadas en bobinas electromagnéticas comenzaron a alejarse definitivamente de los diseños experimentales de finales del siglo XIX. Tras los primeros desarrollos de Riley y las mejoras introducidas por Alfred Charles South, la máquina de tatuar empezó a adoptar una estructura más definida, más robusta y sobre todo más fiable para el trabajo diario.

Durante estos años diferentes tatuadores e inventores fueron perfeccionando cada uno de los elementos que componen la máquina. Aunque no existe un único momento concreto en el que aparezca el diseño moderno, sí se puede observar cómo poco a poco se va consolidando una arquitectura que resulta ya reconocible para cualquier tatuador actual.

Uno de los cambios más importantes fue la adopción generalizada del uso de dos bobinas electromagnéticas. Los primeros diseños podían funcionar con una sola bobina, pero la incorporación de una segunda permitió generar un campo magnético más estable y una respuesta más consistente del martillo. Esto se tradujo en un funcionamiento más regular y en una mayor capacidad de ajuste por parte del tatuador.

El sistema de flejes también comenzó a definirse con mayor claridad. La combinación de un fleje delantero y un fleje trasero permitió controlar con mayor precisión el recorrido del martillo y la velocidad de trabajo de la máquina. Ajustando la tensión y la longitud de estos flejes el tatuador podía modificar el comportamiento de la máquina según sus necesidades.

Otro elemento que adquirió mayor importancia fue el tornillo de contacto. Este componente regula el punto en el que el circuito eléctrico se abre y se cierra. A medida que los diseños evolucionaron el tornillo de contacto permitió realizar ajustes más finos en la frecuencia de golpeo de la aguja y en la estabilidad del funcionamiento general de la máquina.

El chasis de la máquina también experimentó mejoras significativas. Los primeros diseños eran más simples y en muchos casos menos resistentes. Con el tiempo comenzaron a fabricarse estructuras más sólidas que mantenían todos los componentes alineados y reducían las vibraciones no deseadas. Esto mejoraba tanto la precisión como la durabilidad de la herramienta.

Gracias a todas estas mejoras las máquinas de bobinas empezaron a ofrecer un comportamiento mucho más predecible. Esto permitió a los tatuadores desarrollar técnicas más avanzadas y trabajar con mayor seguridad sobre la piel.

Durante este periodo también comenzó a aparecer una diferenciación progresiva entre máquinas configuradas para distintos tipos de trabajo. Aunque al principio una misma máquina podía utilizarse para todo, poco a poco se fueron ajustando configuraciones específicas para el delineado y para el sombreado. Estas diferencias se basaban en ajustes de flejes, separación de contactos y comportamiento general del golpeo de la aguja.

La consolidación de este diseño marcó un punto clave en la historia del tatuaje. A partir de este momento la máquina de bobinas dejó de ser una herramienta en desarrollo para convertirse en un estándar dentro del oficio. Durante gran parte del siglo XX este tipo de máquina sería la herramienta principal de los tatuadores en todo el mundo.

Aunque con el tiempo aparecerían nuevas tecnologías como las máquinas rotativas modernas y más adelante las máquinas tipo pen, el diseño clásico de bobinas sigue siendo una referencia fundamental. Hoy en día, a pesar de los avances en otros tipos de máquinas que veremos más adelante, muchísimos tatuadores continúan utilizándolas.

La especialización de las máquinas: línea, relleno y sombra

Una vez que el diseño de la máquina de bobinas se estabiliza a comienzos del siglo XX, el siguiente paso lógico no fue crear un tipo de máquina completamente nuevo, sino aprender a sacar más partido a la que ya existía. Es en este momento cuando empieza a surgir una diferenciación clave en el tatuaje moderno: la separación entre máquinas para línea, para relleno y máquinas para sombra.

En un principio una misma máquina se utilizaba para todo. El tatuador ajustaba la herramienta de la mejor manera posible e intentaba adaptarse tanto al delineado como al relleno o sombreado. Sin embargo pronto se hizo evidente que no todos los trabajos requerían el mismo tipo de golpeo ni el mismo comportamiento de la máquina.

El delineado exige una penetración más firme y consistente. La aguja debe entrar y salir de la piel con rapidez y precisión para crear líneas limpias y bien definidas. Para conseguir esto se buscaban configuraciones con un golpe más seco, una frecuencia alta y una respuesta rápida del martillo.

Por otro lado el sombreado requiere un comportamiento distinto. En este caso interesa un movimiento más suave, con un recorrido ligeramente mayor y una entrega de tinta más progresiva. El objetivo es poder trabajar degradados y transiciones sin dañar en exceso la piel.

Estas diferencias no implicaban en un primer momento la existencia de máquinas distintas como tal. La base seguía siendo la misma máquina de bobinas, pero se ajustaba de forma diferente según el tipo de trabajo. Aquí es donde entran en juego los distintos grosores y longitudes de los flejes, el tornillo de contacto así como el peso y la forma del martillo; todo esto y alguna cosa más determinan la configuración general de la máquina.

Modificando la tensión de los flejes, la distancia del tornillo de contacto y otros pequeños ajustes, el tatuador podía cambiar de manera significativa el comportamiento de la máquina. Una configuración podía favorecer un golpe más rápido y duro para línea, mientras que otra podía hacer la máquina más suave y controlable para sombra.

Con el tiempo esta diferenciación dejó de ser solo cuestión de ajuste y empezó a influir también en la propia construcción de las máquinas. Algunos fabricantes comenzaron a diseñar máquinas pensadas específicamente para cada tipo de trabajo, optimizando cada elemento para su función concreta.

Esta especialización supuso un avance importante en la calidad del tatuaje. Permitió trabajar con mayor precisión en cada fase del proceso y facilitó el desarrollo de técnicas más complejas. A partir de este momento el tatuador no solo elegía una máquina, sino también cómo configurarla o incluso qué tipo de máquina utilizar en función del trabajo a realizar.

La diferenciación entre línea, relleno y sombra sigue siendo hoy en día uno de los conceptos fundamentales en el uso de máquinas de bobinas. Aunque las tecnologías han evolucionado y han aparecido nuevos tipos de máquinas, este principio sigue estando presente en la forma de trabajar de muchos tatuadores.

La importancia de una alimentación de calidad

Un aspecto que muchas veces se pasa por alto es la calidad de la fuente de alimentación. Aunque afecta a todos los tipos de máquinas, en las de bobinas es especialmente crítica. Al trabajar con campos electromagnéticos, cualquier variación en la tensión o en la entrega de corriente influye directamente en el comportamiento del martillo, afectando a la estabilidad, la pegada y la regularidad del ciclo.

En las máquinas con motor, que veremos a continuación, aunque la alimentación también tiene su importancia, estas variaciones se notan menos debido a la propia inercia del motor, que tiende a suavizar pequeños cambios en el suministro eléctrico. Aun así, utilizar una fuente de calidad sigue siendo fundamental para garantizar un funcionamiento consistente en cualquier tipo de máquina.

Máquinas rotativas direct drive

Tras décadas en las que las máquinas de bobinas dominaron el tatuaje, las máquinas rotativas comenzaron a ganar protagonismo como una alternativa más sencilla en cuanto a funcionamiento mecánico. Aunque la idea de una máquina rotativa no es nueva, su desarrollo moderno ha permitido que se conviertan en una herramienta muy extendida en la actualidad.

Las máquinas rotativas direct drive se basan en un principio mecánico muy directo. Un motor eléctrico genera un movimiento circular continuo y este movimiento se transforma en el desplazamiento de subida y bajada de la aguja mediante un sistema excéntrico. A diferencia de las máquinas de bobinas, aquí no intervienen bobinas electromagnéticas, flejes ni sistemas de contacto.

En este tipo de máquinas el eje del motor está conectado directamente al sistema que mueve la aguja. Normalmente se utiliza una excéntrica que convierte el giro del motor en un movimiento alternativo. Este sistema es muy similar al que ya utilizaban los primeros dispositivos de Edison.

Una de las principales características de las máquinas direct drive es su simplicidad mecánica. Al tener menos piezas móviles y eliminar el sistema electromagnético, el funcionamiento es más estable y requiere menos ajustes. Esto hace que sean máquinas más fáciles de usar para muchos tatuadores.

Otra ventaja importante es la suavidad del funcionamiento. El movimiento generado por el motor es continuo, lo que se traduce en una menor vibración en comparación con las máquinas de bobinas. Son máquinas muy silenciosas comparadas con las de bobinas.

Sin embargo esta misma suavidad también implica una diferencia en la sensación de trabajo. Las máquinas de bobinas generan un golpe más marcado debido al funcionamiento del martillo, mientras que las rotativas direct drive ofrecen una respuesta más lineal. Esto hace que algunos tatuadores las perciban como menos contundentes, especialmente en trabajos de línea si no están bien configuradas.

A nivel de mantenimiento también presentan ventajas claras. Al no tener flejes ni contactos que se desgasten o necesiten ajuste, el mantenimiento se reduce prácticamente al cuidado básico del motor y de los elementos mecánicos asociados.

Con el paso del tiempo las máquinas rotativas direct drive han ido evolucionando en materiales, calidad de motores y sistemas de ajuste. Existen multitud de motores que difieren en sus revoluciones de funcionamiento según el voltaje, así como diferentes excéntricos que permiten variar la longitud de movimiento de la aguja (stroke). Estos excéntricos pueden ser de stroke fijo o ajustable. Hoy en día existen modelos capaces de trabajar con gran precisión tanto en línea como en sombra, lo que ha contribuido a su popularidad.

A pesar de ello muchos tatuadores siguen prefiriendo las máquinas de bobinas para determinados trabajos debido a su respuesta mecánica característica. En cualquier caso las máquinas rotativas direct drive representan una evolución lógica dentro de la historia de la máquina de tatuar, retomando un principio mecánico sencillo y llevándolo a un nivel de precisión y fiabilidad mucho mayor.

Máquinas rotativas mixtas

Dentro de la evolución de las máquinas rotativas aparece un tipo intermedio que mezcla conceptos de las máquinas de bobinas y de las rotativas direct drive. Son las llamadas rotativas mixtas y su característica principal es que utilizan un motor eléctrico, pero no mueven la aguja de forma directa, sino a través de un martillo.

A diferencia de las direct drive, donde el eje del motor está conectado directamente al sistema que empuja la aguja, en las rotativas mixtas el motor acciona un mecanismo intermedio que termina moviendo un martillo, muy similar al de una máquina de bobinas. Esto hace que, aunque la fuente de energía sea un motor, el comportamiento mecánico se acerque más al de una máquina tradicional.

Existen varias formas de conseguir este movimiento, siendo dos las más habituales:
- El motor está colocado de forma transversal al chasis y mediante un elemento excéntrico empuja un fleje que a su vez es el que hace que el martillo suba y baje. En este tipo se puede modificar el recorrido del martillo mediante un tornillo superior (o trasero) que permite ajustar el recorrido de la aguja, consiguiendo una "pegada" más fuerte con mayores recorridos o más suave con menores recorridos. También hay modelos con doble fleje, uno a cada lado del excéntrico, que ayuda tanto al empuje como a la recuperación del martillo.
- El motor está colocado de forma perpendicular al movimiento de la aguja y mediante una leva que contiene un excéntrico "tira" del martillo. En este tipo de máquina no se puede regular el recorrido sin cambiar el excéntrico que lleva la leva.
Como curiosidad, en este tipo de máquinas se puede hacer que tengan un sonido similar al de las máquinas de bobinas, ya que tienen un tornillo que con un mínimo ajuste permite que golpee o no en el chasis. Muchos tatuadores que provienen del uso de bobinas agradecen ese sonido, ya que les sirve de referencia del funcionamiento de la máquina.

Aunque este tipo de máquina también se defiende en líneas más finas (5 o menos), es con las líneas más gruesas donde realmente desata todo su potencial (9 en adelante). Evidentemente también se puede utilizar para rellenos o sombreado.

Este tipo de construcción permite combinar lo mejor de ambos mundos. Por un lado se elimina el sistema de bobinas, con todo lo que eso implica a nivel de mantenimiento y estabilidad eléctrica. Por otro, se mantiene la sensación de golpe característica del martillo, algo que muchos tatuadores valoran especialmente en trabajos de línea.

Otra de sus ventajas es la consistencia. Al depender de un motor eléctrico, el funcionamiento es más estable y predecible que en una máquina de bobinas, donde influyen factores como el ajuste de los flejes, el contacto o incluso pequeñas variaciones en la alimentación.

Sin embargo, también tienen sus particularidades. Aunque reproducen en cierta medida el comportamiento de una máquina de bobinas, no dejan de ser sistemas distintos y la respuesta nunca es exactamente igual. Por otro lado, al incorporar mecanismos intermedios, pueden ser algo más complejas mecánicamente que una rotativa direct drive.

En los últimos años este tipo de máquinas ha ganado bastante presencia, especialmente entre tatuadores que buscan una alternativa a las bobinas sin renunciar a una sensación de golpe más marcada. Representan un punto intermedio muy interesante dentro de la evolución de la máquina de tatuar, donde la tecnología moderna se adapta a sensaciones y formas de trabajo más tradicionales.

Agujas y sistemas de cartucho

Antes de pasar al último tipo de máquinas, es importante introducir un elemento del que aún no hemos hablado: el tipo de aguja. Todas las máquinas que hemos visto hasta ahora utilizan la típica aguja de varilla. Con el siguiente tipo de máquina, las tipo pen, se introduce un nuevo sistema, las agujas de cartucho, más fáciles de cambiar y que permiten utilizar distintas configuraciones con una sola máquina de forma rápida.

Aunque el empuje sigue siendo accionado por la propia máquina, con este tipo de aguja de cartucho también entra en juego la recuperación hacia atrás, que depende en gran medida de una membrana interna que lleva el propio cartucho. Por este motivo no todas las máquinas son aptas para utilizar este tipo de agujas.

Únicamente me gustaría recalcar la existencia de esa membrana y la importancia de usar cartuchos de calidad (no me refiero a caros, únicamente de calidad). Las máquinas tipo pen únicamente empujan, si esa membrana no realiza correctamente el retroceso, el movimiento de la aguja no será fluido y, a velocidades altas, podemos perder ciclos de punción.

Como este artículo se centra en las propias máquinas, no voy a entrar en detalle sobre los distintos tipos de agujas.

Máquinas tipo pen

Las máquinas tipo pen representan una evolución dentro de las máquinas rotativas, pero con un enfoque claro en la ergonomía y la facilidad de uso. Su diseño, similar al de un bolígrafo, permite una sujeción más natural, reduciendo la fatiga y facilitando un mayor control durante el trabajo.

A nivel de funcionamiento, siguen basándose en un motor eléctrico que genera un movimiento rotativo, transformado en el movimiento de subida y bajada de la aguja mediante un sistema excéntrico. Sin embargo, a diferencia de otras rotativas, todo el conjunto mecánico se integra en un formato compacto.

En sus primeras versiones, estas máquinas se utilizaban con fuentes de alimentación externas mediante cable, igual que el resto de máquinas. Con el tiempo comenzaron a aparecer baterías específicas que se acoplan directamente a la máquina, eliminando el cable y permitiendo una mayor libertad de movimiento. Este tipo de configuración se ha extendido mucho en los últimos años, aunque también introduce variables como el peso adicional o la gestión de la autonomía.

Existen diferentes formas de implementar el sistema excéntrico. Estas variaciones responden principalmente a la disposición del motor con respecto al movimiento de la aguja, pudiendo situarse con el eje rotatorio en línea o de forma transversal a dicho movimiento. En muchos modelos el recorrido (stroke) viene fijado por el propio diseño de la máquina, mientras que en otros se puede ajustar, bien mediante sistemas intercambiables o mecanismos regulables. Este recorrido influye directamente en la forma en la que la máquina entrega la tinta y en la sensación de trabajo.

En cuanto a los motores, se utilizan distintas configuraciones. Podemos encontrar motores con escobillas y también motores sin escobillas (brushless), cada uno con sus características en cuanto a durabilidad, ruido y comportamiento. Además, las revoluciones de funcionamiento dependen del voltaje aplicado, lo que influye directamente en la velocidad de trabajo de la máquina. Incluso hay máquinas en las que el motor dispone de un disipador de calor. En este aspecto (desde mi punto de vista) es donde existe mayor margen de mejora: la forma de sujeción de la aguja es la que es, el sistema de entrega de energía va integrado (con baterías fijas o removibles) y el tema ergonómico es muy personal; puedes preferir un diámetro mayor o menor. Sin embargo, es en los motores donde los fabricantes pueden seguir avanzando. Ya hay grandes mejoras, pero aún pienso que existe margen de evolución.

El uso de cartuchos es otro de los elementos clave en este tipo de máquinas. Como se ha comentado anteriormente, este sistema permite cambiar de configuración de aguja de forma rápida, pero también introduce la dependencia de la membrana interna del cartucho para la correcta recuperación de la aguja. A diferencia de las máquinas de bobinas, donde el fleje trasero hace que la aguja retroceda, en las máquinas que utilizan cartuchos este sistema de retroceso no existe, siendo este uno de sus puntos más delicados. No es un problema propio de la máquina como tal, pero al depender del cartucho, hereda esa limitación.

Por explicarlo de forma sencilla: cuando la máquina empuja el émbolo de la aguja, la membrana plástica se deforma, y en el ciclo de recuperación del motor es esta misma membrana la que debe volver a su posición original y arrastrar la aguja hacia atrás. Si la membrana es de mala calidad, demasiado fina o demasiado rígida, no realizará correctamente su función. Esto se traduce en pérdida de ciclos de punción o, en el caso de una membrana demasiado resistente, en un aumento del esfuerzo del motor, pudiendo provocar calentamientos.

En la práctica, las máquinas tipo pen destacan por su versatilidad. Un mismo equipo puede adaptarse a distintos tipos de trabajo en función del stroke, la velocidad y el tipo de cartucho utilizado. Esto, junto con su ergonomía y facilidad de uso, ha hecho que se conviertan en una de las opciones más utilizadas en la actualidad.

Aun así, como ocurre con el resto de tecnologías, no son una solución universal. Su comportamiento depende de múltiples factores y, aunque ofrecen muchas ventajas, cada tatuador acaba adaptándose a la herramienta que mejor encaja con su forma de trabajar.

Visión de futuro

Desde mi punto de vista, no parece que vayamos a ver un nuevo tipo de máquina en los próximos años o incluso décadas. Todo apunta a que la evolución seguirá centrada en la mejora de los sistemas actuales, más que en la aparición de conceptos completamente nuevos.

Esta evolución probablemente vendrá de la mano de los materiales, tanto en las propias máquinas como en las agujas y los motores: componentes más duraderos, más ligeros, más resistentes y con un comportamiento más consistente a lo largo del tiempo.

Muchos fabricantes continúan con la fabricación de máquinas especializadas para cada tipo de trabajo. Sin embargo, actualmente también se está apostando mucho por máquinas capaces de cubrir todo tipo de trabajos con una sola máquina, modificando configuraciones según el momento. Si este enfoque terminará imponiéndose o no es algo que se verá con el tiempo. Como en otros aspectos del tatuaje, es probable que convivan ambas formas de trabajar.

Siempre habrá tatuadores que prefieran una única máquina para todo, buscando versatilidad y simplicidad, y otros que opten por máquinas más especializadas, ajustadas a cada tipo de trabajo. Ninguna de las dos opciones es mejor en términos absolutos; simplemente responden a formas distintas de entender la herramienta.

Conclusión

A lo largo del artículo hemos visto cómo han evolucionado las máquinas de tatuar, desde los primeros inventos de Edison, pasando por las clásicas de bobinas, hasta los sistemas rotativos más actuales. Cada tipo de máquina responde a una forma distinta de generar el movimiento de la aguja y, con ello, a una manera diferente de trabajar.

No existe una máquina perfecta ni una solución universal. Cada tecnología tiene sus ventajas, sus limitaciones y sus particularidades, y es el tatuador quien, en función de su técnica, experiencia y preferencias, decide cuál se adapta mejor a su forma de trabajar.

Según mi forma de verlo, entender cómo funciona cada sistema permite no solo elegir mejor la herramienta, sino también sacarle el máximo partido. Más allá de modas o tendencias, conocer la base mecánica y eléctrica de estas máquinas es lo que realmente marca la diferencia en el uso diario.

Al final, la máquina no deja de ser una herramienta; lo que realmente marca la diferencia es cómo se utiliza.

Nota final

Todo lo expuesto en este artículo está basado en mi experiencia personal y en el uso real de los equipos con los que trabajo habitualmente. Las conclusiones y valoraciones aquí descritas no pretenden ser absolutas, sino reflejar una forma concreta de entender y utilizar estas máquinas.

El material utilizado incluye fuentes de alimentación Musotoku (tanto fija para cable como en formato bateria para pen), máquinas rotativas transversales de Martin Pintos y JordTattoo, máquinas tipo pen de Kwadron y Mother, así como máquinas de bobinas de AndySeb, Coko y las fabricadas por mí mismo.

Existen muchas otras configuraciones, marcas y formas de trabajar, por lo que cada tatuador puede tener una experiencia diferente en función del equipo que utilice.
